Bufor szeregowo czy równolegle? Wybierz mądrze i oszczędzaj!

Najczęstszy dylemat brzmi: bufor szeregowo czy równolegle? To nie jest drobny szczegół montażowy, tylko decyzja, która wpływa na przepływ, stabilność pracy źródła ciepła i realne straty energii w instalacji. W tym artykule pokazuję, jak odróżnić oba układy, kiedy każdy z nich ma sens i na co uważać, żeby bufor naprawdę pomagał, a nie tylko zajmował miejsce w kotłowni.

Bufor szeregowo czy równolegle i jak czytać tę różnicę

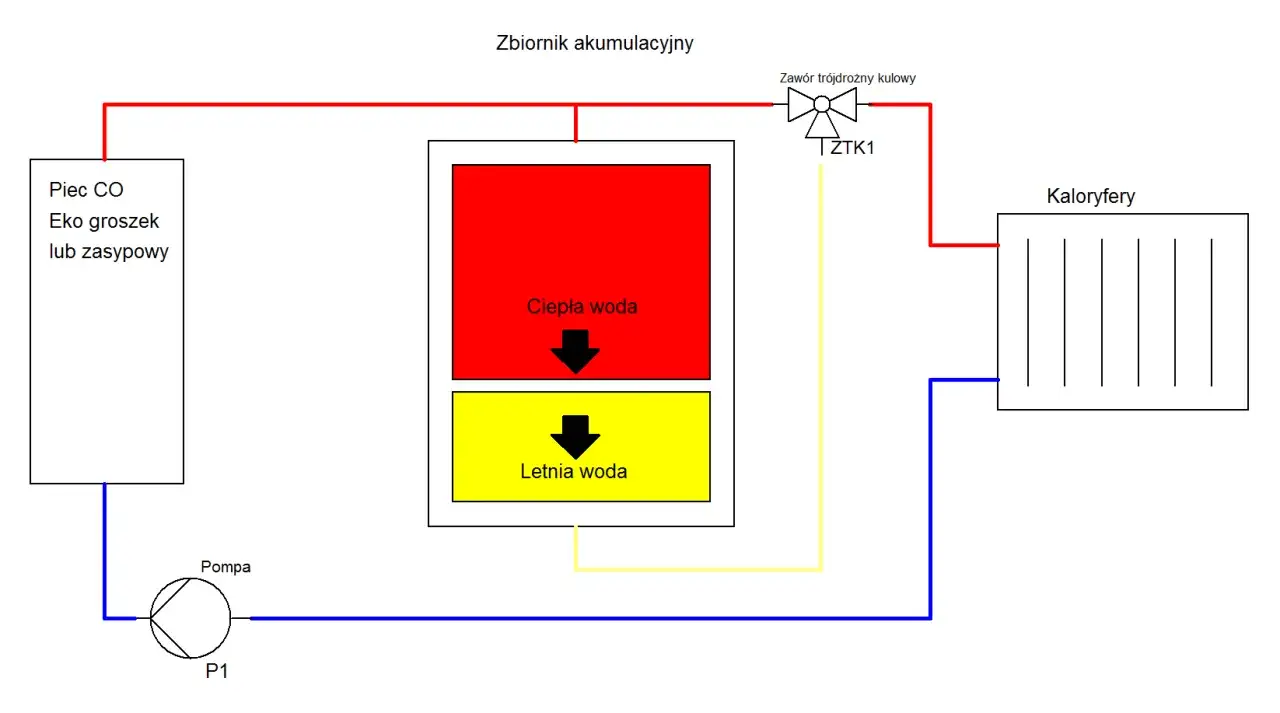

Ja patrzę na ten wybór bardzo praktycznie: w układzie szeregowym bufor jest po prostu częścią jednego ciągu przepływu, a w układzie równoległym zaczyna pełnić rolę rozdzielacza hydraulicznego. To oznacza, że w pierwszym wariancie instalacja zachowuje się bardziej „po drodze”, a w drugim bufor oddziela obiegi i pomaga im pracować niezależnie.

Jak opisuje Panasonic, w układzie równoległym zbiornik może działać jak sprzęgło hydrauliczne, czyli element porządkujący przepływ między źródłem ciepła a obiegami odbiorczymi. W układzie szeregowym tej separacji nie ma, więc cały sens sprowadza się do zwiększenia pojemności wodnej i stabilizacji pracy źródła.

Cecha	Układ szeregowy	Układ równoległy	Co to oznacza w praktyce
Rola bufora	Zwiększa zład wody w jednym obiegu	Rozdziela i stabilizuje dwa lub więcej obiegów	Szeregowy jest prostszy, równoległy lepiej porządkuje hydraulikę
Przepływ	Przechodzi przez bufor po drodze	Może się rozdzielać między stronę źródła i stronę odbiorników	W szeregu łatwiej o prostszy schemat, w równoległym łatwiej o niezależność obiegów
Straty	Zwykle mniejsze	Zwykle większe, bo dochodzi mieszanie i separacja obiegów	Jeśli system jest prosty, serie często są korzystniejsze energetycznie
Typowe zastosowanie	Jedna strefa, niska temperatura zasilania, mało skomplikowana instalacja	Grzejniki i podłogówka, kilka stref, różne pompy obiegowe	Równoległy daje więcej swobody przy trudniejszych układach

Warto pamiętać o jednym detalu, który często umyka na etapie projektu: układ równoległy może wprowadzać niewielką różnicę temperatur między stronami bufora, zwykle rzędu 1-3 K, bo część energii „gubi się” na mieszaniu i przepływie. To nie jest dramat, ale w instalacji o wysokiej sprawności każdy taki szczegół ma znaczenie. I właśnie dlatego nie da się uczciwie wskazać jednego zwycięzcy bez znajomości całego systemu.

Kiedy układ szeregowy ma więcej sensu

Najczęściej wybieram układ szeregowy wtedy, gdy instalacja jest prosta, niskotemperaturowa i ma jeden dominujący sposób pracy. Jeśli dom ogrzewany jest głównie podłogówką, a źródło ciepła pracuje stabilnie na niewielkich różnicach temperatur, szeregowe wpięcie bufora potrafi dać dokładnie to, czego potrzeba: większą bezwładność i spokojniejszą pracę układu, bez dokładania niepotrzebnej hydraulicznej komplikacji.

• Gdy cały budynek pracuje na podobnej temperaturze zasilania.
• Gdy nie ma wielu niezależnych obiegów z własnymi pompami.
• Gdy zależy Ci na prostszym schemacie i mniejszych stratach ciepła.
• Gdy instalacja jest dobrze zrównoważona i nie ma problemu z przepływem.

W takim układzie bufor nie służy do „magicznego poprawiania wszystkiego”, tylko do uspokojenia pracy źródła ciepła. Jeśli jednak zawory termostatyczne albo siłowniki zaczynają domykać przepływ, trzeba przewidzieć obejście lub zawór nadmiarowo-upustowy, czyli element, który utrzyma obieg, gdy instalacja chwilowo przymyka odbiór. Bez tego nawet prosty układ potrafi się rozjechać.

W praktyce to właśnie prostota jest tu największą zaletą. Mniej elementów, mniej mieszania, mniej miejsc, w których można stracić sprawność. A skoro to rozstrzyga temat prostych instalacji, warto zobaczyć, kiedy przewagę zyskuje układ równoległy.

Kiedy układ równoległy daje realną przewagę

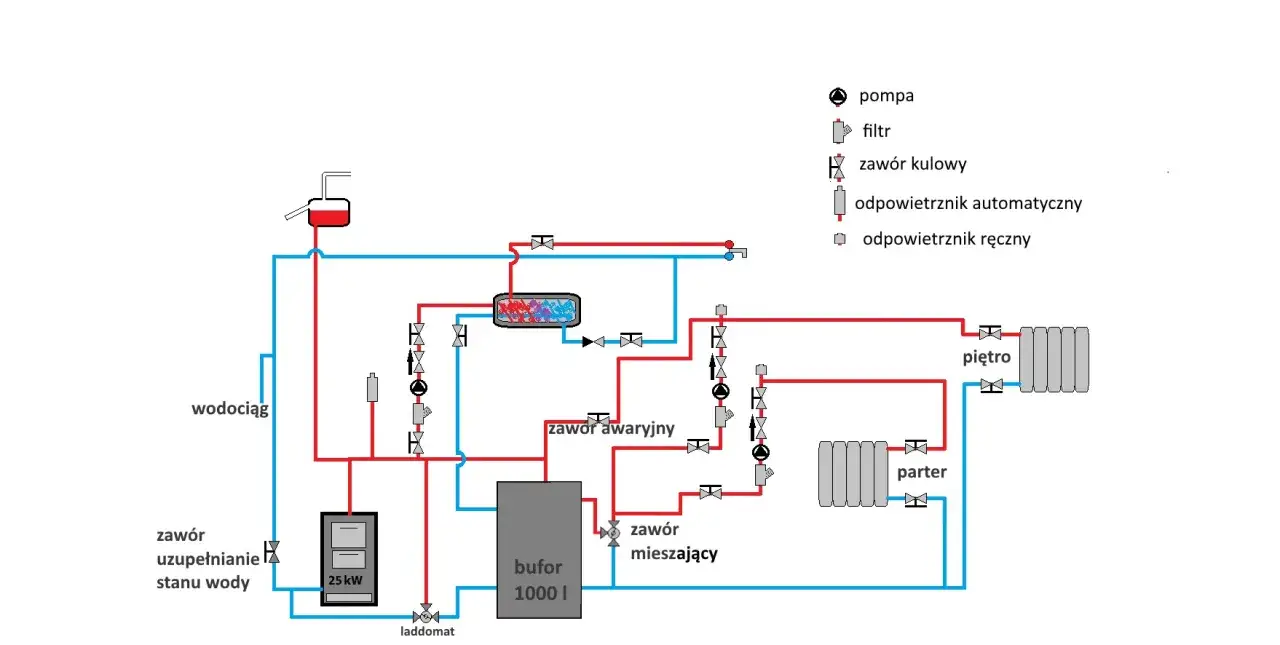

Układ równoległy wybieram wtedy, gdy instalacja nie jest jednorodna. Jeśli w domu masz grzejniki i podłogówkę, kilka stref grzewczych, osobne pompy obiegowe albo źródło ciepła pracujące w bardziej wymagającym reżimie, bufor równoległy pomaga rozdzielić hydraulikę i ustabilizować przepływy. To dlatego takie rozwiązanie często bywa bezpieczniejsze projektowo.

De Dietrich zwraca uwagę, że w takim wariancie pojemność bufora nie powinna być mniejsza niż minimalny wymagany zład wody dla instalacji. I to ma sens: jeśli zbiornik ma pełnić rolę sprzęgła hydraulicznego, nie może być tylko „symbolicznym dodatkiem”. Musi rzeczywiście zapewniać odpowiedni bufor dla źródła ciepła i odbiorników.

• Gdy obiegi mają różne wymagania temperaturowe.
• Gdy kilka pomp obiegowych pracuje niezależnie.
• Gdy część instalacji często się zamyka, a część dalej potrzebuje przepływu.
• Gdy chcesz rozdzielić stronę źródła ciepła od strony odbiorników.
• Gdy instalacja jest bardziej rozbudowana niż „jedna pompa i jedna strefa”.

Warto jednak zachować trzeźwe podejście. Układ równoległy nie jest lepszy sam w sobie, tylko lepszy tam, gdzie hydraulika robi się trudna. Jeśli w prostym systemie zastosujesz go tylko „na zapas”, możesz niepotrzebnie podnieść koszt, dodać straty i skomplikować serwis. Z punktu widzenia decyzji inwestycyjnej to istotne, bo nie każda kotłownia potrzebuje sprzęgła hydraulicznego.

Najczęstsze błędy przy wyborze i montażu

Najwięcej problemów widzę nie w samym pomyśle na bufor, tylko w jego dopasowaniu do instalacji. Błąd na tym etapie potrafi sprawić, że źródło ciepła dalej taktuję, przepływy są niestabilne, a oszczędności kończą się na papierze. Poniżej zebrałem rzeczy, które najczęściej psują efekt.

Błąd	Skutek	Jak tego uniknąć
Dobór układu równoległego „na wszelki wypadek”	Wyższy koszt, większe straty i bardziej skomplikowany układ	Sprawdź, czy instalacja naprawdę potrzebuje separacji hydraulicznej
Wpięcie szeregowe bez kontroli przepływu	Problemy przy zamykaniu obiegów i spadki wydajności	Zapewnij obejście lub zawór nadmiarowo-upustowy, jeśli instalacja tego wymaga
Zbyt mały zład wody	Źródło ciepła pracuje nerwowo i częściej się załącza	Porównaj pojemność układu z wymaganiami producenta źródła ciepła
Brak izolacji zbiornika i przewodów	Niepotrzebne straty ciepła w kotłowni	Dbaj o izolację tak samo, jak o sam dobór hydrauliczny
Traktowanie bufora jako lekarstwa na źle zaprojektowaną instalację	Układ dalej działa niestabilnie, tylko jest droższy	Najpierw uporządkuj obiegi, potem dobierz bufor

To jest dobry moment na uczciwą uwagę: bufor nie naprawia wszystkiego. Jeśli instalacja ma źle dobrane pompy, zbyt małe przekroje, fatalne zrównoważenie albo źle ustawioną automatykę, to sam zbiornik nie zrobi porządku. On może tylko pomóc, ale nie zastąpi sensownego projektu.

Jak podjąć decyzję bez zgadywania

Gdybym miał uprościć cały proces do kilku kroków, zrobiłbym to tak. Najpierw patrzę na odbiorniki, potem na źródło ciepła, a dopiero na końcu na sam zbiornik. To ważne, bo bufor jest elementem podrzędnym wobec całej hydrauliki, a nie odwrotnie.

1. Sprawdź, czy instalacja jest jednolita, czy mieszana. Jedna strefa i jeden typ odbiorników to zwykle prostszy przypadek niż kilka obiegów o różnych wymaganiach.
2. Ustal, czy będą działały osobne pompy obiegowe, siłowniki albo zawory strefowe. Im więcej niezależnych obiegów, tym większy sens ma układ równoległy.
3. Otwórz dokumentację źródła ciepła i sprawdź wymagany zład wody oraz warunki pracy pompy lub kotła.
4. Zdecyduj, czy bufor ma tylko zwiększać pojemność układu, czy też ma rozdzielać hydraulicznie obiegi.
5. Poproś instalatora o prosty schemat działania przy częściowo zamkniętych obiegach. Jeśli nie potrafi wyjaśnić, skąd bierze się przepływ, to jest sygnał ostrzegawczy.

Ja bardzo cenię moment, w którym decyzja przestaje być intuicją, a zaczyna wynikać z warunków pracy instalacji. Jeśli po tych pięciu krokach nadal wszystko wygląda równo, zwykle lepiej trzymać się prostszego układu. Jeśli jednak obiegi są różne, przepływy niestabilne, a źródło ciepła wymaga ochrony hydraulicznej, równoległe wpięcie bufora staje się logicznym wyborem.

Co sprawdzam przed zamówieniem bufora

Przed zakupem patrzę nie tylko na schemat podłączenia, ale też na kilka rzeczy, które później decydują o wygodzie użytkowania. Najważniejsze są: izolacja zbiornika, dostęp do króćców serwisowych, miejsce na czujniki temperatury oraz możliwość poprowadzenia rur bez zbędnych załamań. To detale, ale właśnie one odróżniają instalację poprawną od instalacji wygodnej w eksploatacji.

• Jeśli system jest prosty, nie dokładaj zbędnej złożoności.
• Jeśli system jest mieszany, nie oszczędzaj na separacji hydraulicznej.
• Jeśli instalacja ma pracować długo i stabilnie, dopasuj bufor do realnego przepływu, a nie do samej powierzchni domu.
• Jeśli w kotłowni brakuje miejsca, sprawdź też stratę przestrzeni serwisowej, bo to później przeszkadza bardziej niż sam litraż zbiornika.

Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby taka: w prostych układach częściej wystarcza bufor szeregowy, a w bardziej złożonych bezpieczniejszy bywa równoległy. Ostatecznie nie chodzi jednak o sam zbiornik, tylko o to, czy cała instalacja będzie miała właściwy przepływ, odpowiedni zład wody i sensowną automatykę. To właśnie te trzy rzeczy najczęściej decydują, czy bufor pomaga, czy tylko stoi w kotłowni jako drogi pojemnik na wodę.
