Odprowadzenie wody z pompy ciepła - uniknij lodu i awarii!

Najwięcej problemów z pompą ciepła nie robi sama technologia grzania, tylko woda pojawiająca się w nieoczywistym momencie: podczas odszraniania jednostki zewnętrznej albo pracy w trybie chłodzenia. W praktyce odprowadzenie wody z pompy ciepła decyduje o tym, czy zimą pod urządzeniem powstanie lód, czy po prostu suchy, bezproblemowy odpływ. Poniżej pokazuję, jak dobrać sensowne rozwiązanie, jak poprowadzić przewód i czego unikać, żeby instalacja działała bez niespodzianek.

Skąd bierze się woda i kiedy pojawia się jej najwięcej

W powietrznych pompach ciepła woda pojawia się przede wszystkim wtedy, gdy urządzenie przechodzi cykl odszraniania. To normalne zjawisko: na wymienniku zbiera się wilgoć z powietrza, a po chwili zamienia się ona w wodę, która musi mieć gdzie odpłynąć. Im wilgotniejsze powietrze i im częściej urządzenie wchodzi w defrost, tym ważniejszy staje się dobrze zaprojektowany odpływ.

Drugi typowy przypadek to instalacje, które pracują także na chłodzenie. Wtedy skropliny pojawiają się podobnie jak w klimakonwektorach czy klimatyzacji: zimna powierzchnia powoduje wykraplanie pary wodnej z powietrza. Ja zawsze rozróżniam te dwa źródła, bo od tego zależy, jak intensywnie trzeba zabezpieczyć cały układ przed zamarzaniem.

Przeczytaj również: Klimatyzacja VRF - Czy to rozwiązanie dla Twojego budynku?

To nie zawsze jest awaria

Jeśli po cyklu pracy pod jednostką pojawia się niewielka ilość wody, to jeszcze nie jest sygnał alarmowy. Problem zaczyna się wtedy, gdy woda stoi, wraca do obudowy albo zamienia się w warstwę lodu pod podstawą. Wtedy źródłem kłopotu zwykle nie jest sama pompa ciepła, tylko źle poprowadzony odpływ albo brak ochrony odcinka narażonego na mróz.

To dobry moment, żeby przejść od pytania „skąd ta woda?” do pytania „dokąd ma trafić i jak bezpiecznie tam dotrzeć”.

Gdzie najlepiej odprowadzić skropliny

Nie ma jednego wariantu, który sprawdzi się wszędzie. W nowym domu najwygodniejsze bywa podłączenie do kanalizacji lub do wpustu z syfonem, ale tylko wtedy, gdy instalacja została do tego przygotowana. Na działkach bez takiej możliwości często stosuje się rozsączanie w gruncie albo studnię chłonną. Gdy żadna z tych dróg nie daje sensownego spadku, zostaje pompka do kondensatu.

Rozwiązanie	Kiedy ma sens	Plusy	Na co uważać	Orientacyjny koszt materiałów
Grawitacyjnie do kanalizacji	Gdy masz blisko punkt odbioru i da się utrzymać spadek	Proste, tanie, mało awaryjne	Syfon, cofka zapachów, zgodność z instalacją	50-200 zł
Do drenażu lub studni chłonnej	Gdy grunt dobrze przyjmuje wodę i nie chcesz ciągnąć rur do domu	Niezależność od kanalizacji	Słaba chłonność gruntu, zamarzanie, konieczność testu	200-600 zł, gotowa studnia często 570 zł i więcej
Pompka do kondensatu	Gdy nie da się zachować spadku albo trzeba podnieść wodę wyżej	Daje dużą swobodę trasowania	Hałas, awarie, regularne czyszczenie	390-600 zł, zestawy podgrzewane około 900-1150 zł
Wyrzut na teren przepuszczalny	Tylko w bardzo prostych układach i przy dodatnich temperaturach	Najtańsze na starcie	Lód, kałuże, oblodzenie ścieżek i opaski wokół domu	20-100 zł

Jeśli mam wskazać wariant, który najczęściej wygrywa w praktyce, to jest to odpływ grawitacyjny z dobrze dobranym punktem odbioru. Studnia chłonna też bywa rozsądna, ale tylko na gruncie, który naprawdę chłonie wodę. Na glinie takie rozwiązanie szybko się dusi i zamiast odpływu dostajesz mały zbiornik pod urządzeniem.

W instalacjach z kanalizacją nie ignoruję syfonu. To prosty element, ale robi dużą różnicę: ogranicza cofanie zapachów i stabilizuje przepływ. Bez niego nawet poprawnie poprowadzony przewód potrafi później sprawiać kłopoty.

Jak poprowadzić odpływ, żeby nie zamarzał

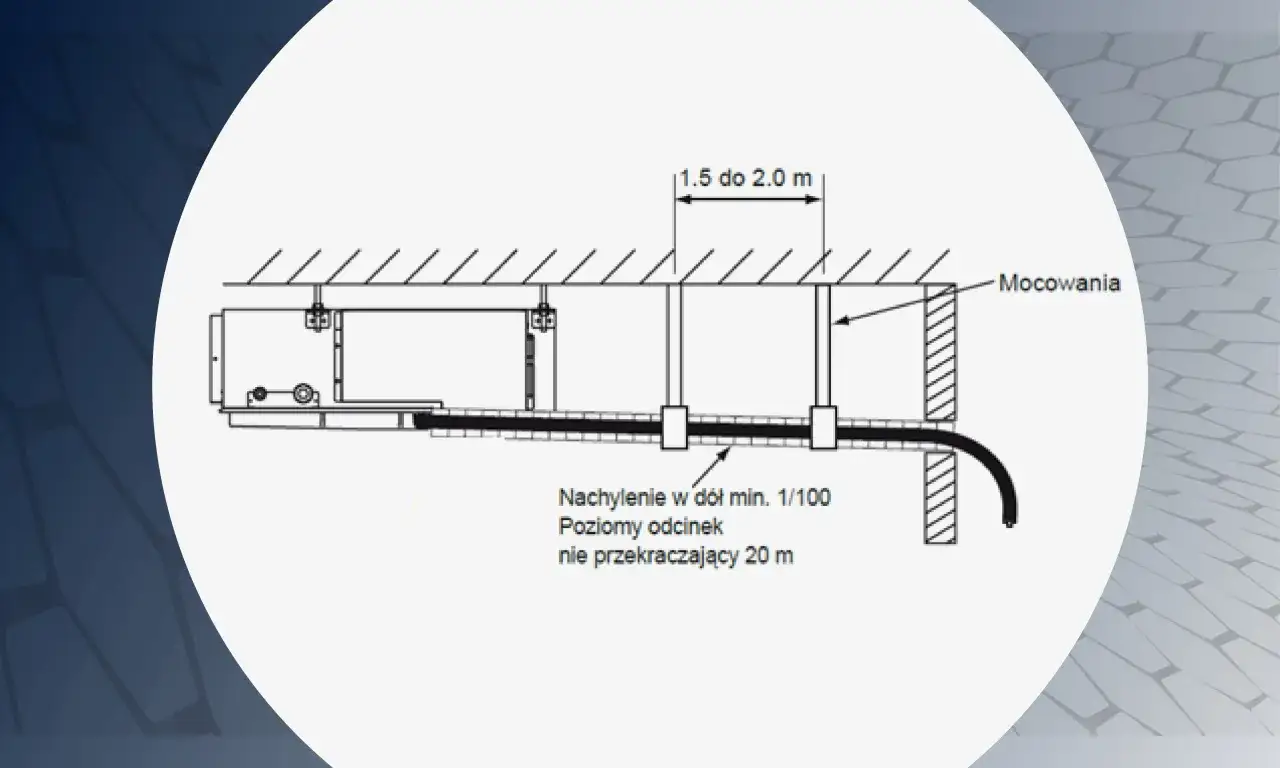

Tu zwykle wygrywa prostota. Im krótsza trasa i im mniej załamań, tym lepiej. Ja przy takich instalacjach pilnuję przede wszystkim stałego spadku, braku „brzuchów” na przewodzie i możliwie krótkiego odcinka prowadzonego na zewnątrz. Dla odpływu grawitacyjnego praktycznym minimum jest około 1 cm spadku na 1 m długości, a jeśli instrukcja konkretnego urządzenia wymaga więcej, trzymam się instrukcji, nie przyzwyczajenia wykonawcy.

1. Wyprowadź odpływ z najniższego, przewidzianego przez producenta punktu.
2. Prowadź przewód najkrótszą możliwą trasą, bez niepotrzebnych pętli.
3. Zachowaj ciągły spadek i unikaj miejsc, w których może stać woda.
4. Na odcinkach zimnych zastosuj izolację odporną na wilgoć.
5. Jeżeli przewód biegnie w strefie mrozu, rozważ kabel grzewczy z automatycznym sterowaniem.
6. Po montażu wlej kilka litrów wody i sprawdź, czy odpływ pracuje bez cofki i bez wycieków.

W praktyce największy błąd popełnia się nie na samym urządzeniu, tylko na przejściu przez garaż, fundament albo nieogrzewany wiatrołap. Tam rura łatwo traci spadek, a woda zaczyna zalegać. Woda stojąca w takiej strefie przy pierwszym mrozie zamienia się w korek lodowy i cały system zaczyna pracować przeciw sobie.

Jeśli odpływ biegnie na zewnątrz, sama otulina nie zawsze wystarczy. Przy dłuższym odcinku lub miejscu narażonym na częste spadki poniżej zera bezpieczniej jest od razu założyć kabel grzewczy. To koszt większy niż zwykły wąż, ale zwykle tańszy niż późniejsze rozkuwanie trasy i poprawki po zimie.

Najczęstsze błędy przy odpływie skroplin

W błędach przy odpływie najbardziej frustruje mnie to, że wiele z nich da się wyłapać jeszcze na etapie montażu. Kłopot zaczyna się dopiero wtedy, gdy po pierwszym okresie mrozów pod urządzeniem robi się lodowisko albo woda wlewa się tam, gdzie nie powinna.

• Wyrzucenie wody bezpośrednio pod jednostkę zewnętrzną lub na kostkę brukową.
• Prowadzenie przewodu z przeciwspadkiem, który zatrzymuje wodę w rurze.
• Brak syfonu przy wpięciu do kanalizacji.
• Brak izolacji na odcinkach przebiegających przez strefę nieogrzewaną.
• Za mała lub źle wykonana studnia chłonna, bez sprawdzenia chłonności gruntu.
• Brak dostępu do czyszczenia, przez co liście, muł i osad blokują odpływ.

Najgroźniejszy jest pierwszy błąd, bo wygląda niewinnie. Na początku woda po prostu kapie. Potem pojawia się cienka warstwa lodu, później tafla, a na końcu zamarznięty zrzut, który zaburza pracę jednostki. Jeśli mam wybierać jedno miejsce, w którym warto być bezwzględnym, to właśnie tam: woda nie może trafiać tam, gdzie ludzie chodzą albo gdzie stoi sama pompa.

Kiedy pompka do kondensatu ma sens

Pompka do kondensatu nie jest rozwiązaniem „na wszelki wypadek”. Ja sięgam po nią tylko wtedy, gdy grawitacja naprawdę nie ma szans: odpływ jest za wysoko, trasa musiałaby iść pod górę albo trzeba poprowadzić wodę do oddalonego punktu odbioru. Wtedy pompka daje elastyczność, ale jednocześnie dokłada element mechaniczny, który trzeba kontrolować.

Kryterium	Grawitacja	Pompka do kondensatu
Awaryjność	Niska	Wyższa, bo dochodzi mechanika
Obsługa	Minimalna	Wymaga okresowego czyszczenia i sprawdzenia pracy
Elastyczność trasy	Ograniczona spadkiem	Bardzo duża
Kiedy polecam	Zawsze, jeśli da się wykonać poprawnie	Tylko gdy odpływ grawitacyjny jest niewykonalny

Warto też pamiętać o hałasie i serwisie. Dobra pompka nie powinna być słyszalna jak małe urządzenie warsztatowe, ale nadal pozostaje urządzeniem eksploatacyjnym. Jeśli ktoś montuje ją tylko dlatego, że „łatwiej ją schować”, to zwykle kupuje sobie problem na później. Dla porządku: proste pompki do skroplin można dziś znaleźć już za około 390-600 zł, a zestawy podgrzewane z kablem grzejnym kosztują zwykle więcej, około 900-1150 zł.

To właśnie w takich sytuacjach od razu widać różnicę między rozwiązaniem „na szybko” a rozwiązaniem, które ma działać przez lata. Jeśli odpływ ma pracować zimą bez nadzoru, lepiej zaprojektować go zachowawczo niż liczyć na szczęście.

Co sprawdzam po montażu i po pierwszej zimie

Po montażu nie kończę pracy na samym podłączeniu rur. Zawsze robię prosty test wodą, obserwuję zachowanie odpływu po zatrzymaniu pracy urządzenia i sprawdzam, czy w żadnym miejscu nie zostaje zastój. To zajmuje kilka minut, a często oszczędza kilka godzin późniejszych poprawek.

• Czy woda znika swobodnie i nie cofa się do tacy lub podstawy.
• Czy wokół urządzenia nie pojawia się lód po kilku cyklach odszraniania.
• Czy przewód w strefie zimnej nie rozszczelnił się lub nie przesunął.
• Czy dostęp do odpływu pozwala go wyczyścić bez demontażu pół instalacji.
• Czy punkt zrzutu nie tworzy kałuży na ścieżce, opasce albo przy fundamencie.

Po pierwszej zimie zaglądam jeszcze raz, nawet jeśli na start wszystko wyglądało dobrze. Mróz, wilgoć i osady potrafią ujawnić słabe miejsca dopiero po kilku tygodniach pracy. Dobrze zaplanowane odprowadzenie wody z pompy ciepła nie robi wrażenia, dopóki nie przyjdzie wilgotny okres przejściowy i nocne przymrozki. Wtedy od razu widać, czy instalacja była przemyślana, czy tylko „jakoś poprowadzona”.
