Oznaczenia na zaworze grzejnika - jak czytać i ustawić?

Najczęściej to właśnie oznaczenia na zaworze grzejnika decydują o tym, czy w pokoju jest po prostu chłodniej, czy zawór pracuje źle, a instalacja traci równowagę. W tym artykule pokazuję, jak odczytać liczby, symbole i strzałki, czym różni się skala na głowicy od znaków na korpusie zaworu oraz jak ustawić grzejnik rozsądnie w codziennym użytkowaniu. To temat prosty tylko z pozoru, bo kilka drobnych znaków potrafi oszczędzić sporo nerwów i niepotrzebnego grzania.

Jak czytać liczby, kreski i symbole na głowicy

Na większości głowic termostatycznych najłatwiej zauważyć skalę od 1 do 5, czasem uzupełnioną o kropki, kreski albo znak śnieżynki. Ja traktuję tę skalę jako skrót myślowy: nie mówi ona, jak bardzo grzejnik jest „mocny”, tylko jaką temperaturę w pomieszczeniu zawór próbuje utrzymać. To ważna różnica, bo wiele osób ustawia zawór „na maksimum”, licząc na szybsze nagrzewanie, a efekt bywa odwrotny do oczekiwań.

W praktyce zakres bywa zbliżony między producentami, ale nie jest identyczny. Na części głowic, także tych opisywanych przez IMI Heimeier, skala obejmuje mniej więcej 6-28°C, a Danfoss podaje, że tryb przeciwzamrożeniowy utrzymuje zwykle około 7-8°C. To wystarczy, by zrozumieć zasadę: im wyższa liczba, tym wyższa temperatura docelowa, ale dokładne wartości zależą od modelu.

Oznaczenie	Orientacyjna temperatura	Co to oznacza w praktyce
1	12-14°C	Bardzo chłodne ustawienie, dobre raczej do pomieszczeń rzadko używanych.
2	16-17°C	Niższa temperatura, bez całkowitego wyłączania ogrzewania.
3	19-20°C	Najczęstszy poziom komfortu w salonie, pokoju dziennym lub biurze.
4	22-24°C	Wyraźnie cieplej, często przydaje się w łazience albo w chłodnym wnętrzu.
5 / MAX	26-28°C lub więcej	Pełniejsze otwarcie zaworu, gdy chcesz maksymalny przepływ.
Śnieżynka / gwiazdka	około 5-8°C	Tryb przeciwzamrożeniowy, przydatny przy dłuższej nieobecności.

Wniosek jest prosty: skala służy do utrzymywania temperatury w pokoju, a nie do „dodawania mocy” grzejnikowi. Jeśli po ustawieniu na 5 nadal nie jest ciepło, problem zwykle leży gdzie indziej niż w samym numerze na pokrętle. Z tego powodu dobrze jest od razu rozdzielić to, co widzisz na głowicy, od znaków na samym korpusie zaworu.

Czym różnią się oznaczenia na głowicy od znaków na korpusie

Tu najłatwiej o pomyłkę. Głowica termostatyczna jest dla użytkownika, a korpus zaworu częściej dla instalatora. Na głowicy patrzysz głównie na temperaturę, pozycję pracy i ewentualny tryb ochrony przed mrozem. Na korpusie mogą się pojawić zupełnie inne oznaczenia: strzałka kierunku przepływu, rozmiar przyłącza, symbol nastawy wstępnej albo pozycja pełnego otwarcia używana przy płukaniu instalacji.

Oznaczenie	Gdzie występuje	Znaczenie
Strzałka	Korpus zaworu	Pokazuje kierunek przepływu wody. To ważne przy montażu i diagnozowaniu błędów.
N / MAX / 0	Pierścień nastawy	W zależności od modelu oznacza pełne otwarcie albo pozycję referencyjną do regulacji.

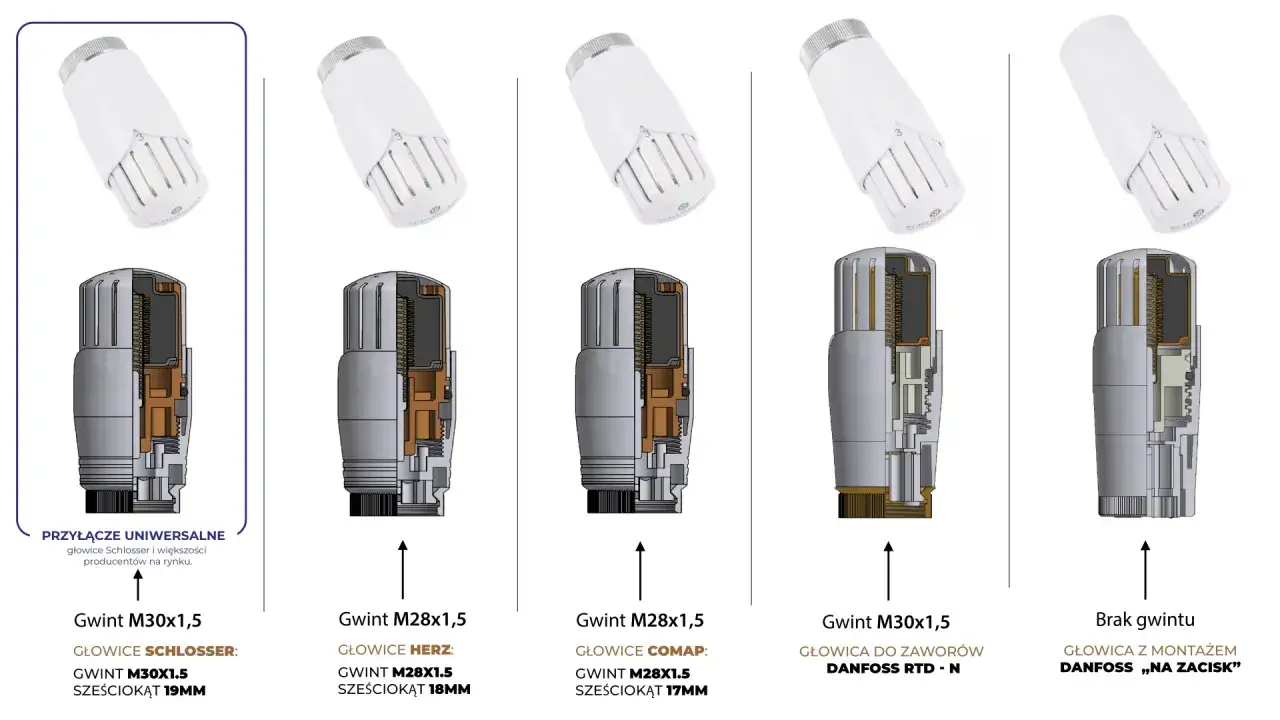

M30x1.5, M28x1.5 i podobne	Przyłącze głowicy	To rozmiar gwintu, a nie temperatura. Przydaje się przy doborze nowej głowicy.
Skala nastawy wstępnej	Korpus zaworu	Służy do zrównoważenia przepływu w instalacji. Zwykle nie zmienia się jej bez potrzeby.

Ja zwracam tu uwagę na jedną rzecz: jeśli ktoś myli nastawę wstępną z codziennym ustawieniem temperatury, bardzo łatwo rozregulować pracę całego obiegu. To nie jest detal dekoracyjny, tylko element hydraulicznego balansu instalacji. Dlatego przy zwykłej regulacji trzymaj się głowicy, a oznaczenia techniczne na korpusie zostaw w spokoju, chyba że wiesz dokładnie, co robisz.

Jak ustawić grzejnik w praktyce, żeby nie grzał za mocno

W codziennym użytkowaniu najlepiej zacząć od temperatury docelowej, a nie od „wyczucia”, gdzie grzejnik będzie bardziej gorący. Zawór termostatyczny reaguje na temperaturę powietrza w pobliżu głowicy, więc jeśli pokój ma mieć 20°C, zwykle sensownie jest zacząć od pozycji 3. Jeśli chcesz chłodniej, schodzisz niżej; jeśli cieplej, podnosisz o pół stopnia lub o jeden poziom i dajesz instalacji czas na reakcję.

Sytuacja	Rozsądny punkt startowy	Dlaczego właśnie tak
Salon lub pokój dzienny	2,5-3	Najczęściej daje komfort w okolicy 19-20°C.
Sypialnia	2-2,5	W nocy zwykle lepiej sprawdza się nieco niższa temperatura.
Łazienka	3,5-4	Tu komfort cieplny ma większe znaczenie niż w pokoju dziennym.
Pokój rzadko używany	1,5-2	Wystarczy ochrona przed wychłodzeniem i wilgocią.
Dłuższy wyjazd zimą	Śnieżynka / gwiazdka	Chroni instalację przed zamarznięciem bez całkowitego wyłączania ogrzewania.
Wietrzenie	Na czas wietrzenia skręć niżej	Głowica nie będzie reagować na zimny przeciąg tak agresywnie, a energia nie ucieknie bez sensu.

Najczęstszy błąd? Kręcenie na 5 z nadzieją, że pokój szybciej się nagrzeje. Nie nagrzeje się szybciej tylko dlatego, że pokrętło jest bardziej otwarte. O tempie grzania decydują przede wszystkim temperatura zasilania, moc grzejnika i przepływ w instalacji. Zawór tylko decyduje, kiedy ma się zatrzymać dopływ, żeby nie przegrzać pomieszczenia.

Warto też pamiętać o położeniu głowicy. Jeśli jest zasłonięta grubą zasłoną, schowana za sofą albo wsadzona w zabudowę, odczyt temperatury będzie przekłamany. To jeden z tych szczegółów, który wygląda niewinnie, a potrafi całkowicie zepsuć regulację. Z tego powodu przejście od teorii do praktyki często wymaga sprawdzenia nie tylko skali, ale i otoczenia zaworu.

Najczęstsze błędy, przez które skala myli bardziej niż pomaga

Przy takich zaworach widzę zwykle te same pomyłki. I szczerze: większość z nich nie wynika z braku wiedzy, tylko z pośpiechu. Gdy ktoś raz źle odczyta oznaczenia, potem przez cały sezon próbuje „naprawić” objaw, zamiast usunąć przyczynę.

• Mylenie numeru ze „szybkością grzania”. Większa liczba nie oznacza szybszego nagrzewania pokoju.
• Zasłanianie głowicy. Zasłona, mebel albo obudowa zmienia odczyt temperatury i zawór reaguje nie tam, gdzie trzeba.
• Kręcenie od skrajności do skrajności. Zawór potrzebuje czasu na reakcję, więc ciągłe przestawianie skali nie daje stabilnego efektu.
• Ignorowanie strzałki przepływu. Jeśli zawór jest zamontowany odwrotnie, regulacja może działać słabo albo nielogicznie.
• Branie nastawy wstępnej za zwykłą regulację. To częsty błąd przy starszych albo bardziej technicznych zaworach.
• Dokręcanie na siłę. Jeśli coś stawia opór, trzeba sprawdzić przyczynę, a nie walczyć z gwintem.

Jeśli miałbym wskazać jedną rzecz, która naprawdę robi różnicę, to byłaby nią cierpliwość. Po przestawieniu zaworu daj instalacji co najmniej 30-60 minut, a przy większych budynkach nawet dłużej. Termostat nie działa jak włącznik światła, tylko jak regulator, który ma doprowadzić pokój do określonej temperatury i potem ją utrzymać. I właśnie dlatego kolejnym krokiem powinno być sprawdzenie, czy problem nie siedzi głębiej w samej instalacji.

Kiedy problem leży nie w ustawieniu, tylko w samej instalacji

Są sytuacje, w których zawór wygląda na winowajcę, ale wcale nim nie jest. Jeśli grzejnik jest zimny mimo wysokiej nastawy, słyszalne są szumy albo jeden kaloryfer grzeje wyraźnie mocniej od drugiego, warto spojrzeć szerzej. Sama skala niczego nie naprawi, jeśli układ ma problem z przepływem, zapowietrzeniem albo zablokowanym trzpieniem zaworu.

Co możesz sprawdzić od ręki

• Upewnij się, że głowica nie jest zasłonięta i ma dostęp do powietrza z pomieszczenia.
• Sprawdź, czy zawór nie stoi w pozycji przeciwzamrożeniowej, gdy oczekujesz normalnego grzania.
• Po sezonie letnim zobacz, czy trzpień zaworu porusza się lekko po zdjęciu głowicy.
• Odpowietrz grzejnik, jeśli na górze jest chłodny, a na dole ciepły.
• Porównaj zachowanie kilku grzejników w mieszkaniu, bo czasem problem dotyczy tylko jednego pionu albo obiegu.

Przeczytaj również: VRF - system zmiennego przepływu czynnika chłodniczego. Czy warto?

Kiedy lepiej nie zgadywać

• Gdy zawór pracuje odwrotnie niż wynika ze skali.
• Gdy trzpień jest wyraźnie zablokowany i nie wraca sprężyście.
• Gdy instalacja wymaga ustawienia nastawy wstępnej, a nie tylko codziennej regulacji.
• Gdy po wymianie głowicy grzejnik zachowuje się inaczej niż wcześniej.

W takich przypadkach nie ma sensu walczyć z samymi cyframi. Lepiej potraktować oznaczenia jako wskazówkę, a nie diagnozę całej instalacji. To podejście oszczędza czas, bo od razu oddziela zwykłą regulację od problemu technicznego. I właśnie tę różnicę warto mieć z tyłu głowy, zanim zaczniesz kręcić pokrętłem bez zastanowienia.

Co zapamiętać, zanim zaczniesz kręcić zaworem

Najważniejsze jest to, że skala na głowicy mówi o temperaturze, strzałka na korpusie o kierunku przepływu, a dodatkowe oznaczenia techniczne pomagają w montażu i równoważeniu instalacji. Jeśli odczytasz te trzy warstwy osobno, od razu przestaje być to tajemniczy zestaw symboli, a staje się zwykłym narzędziem do ustawienia komfortu.

Ja zawsze zaczynam od prostego założenia: najpierw ustawiam temperaturę docelową, potem obserwuję pokój przez jakiś czas, a dopiero później koryguję pozycję o pół kroku. To podejście działa lepiej niż przypadkowe obracanie pokrętła i liczenie na cud. W praktyce właśnie tak najłatwiej wykorzystać oznaczenia na zaworze grzejnika, zamiast walczyć z nimi przez całą zimę.
